一、書畫文物折痕、斷裂修復(fù)方法

當(dāng)作品產(chǎn)生折痕或斷裂時(shí)，其處理方法視問題輕重采取不同的處理方式。

1、如果作品僅是折到，作品紙力尚佳，則只要將天干及地棍拆下，重新上板繃平即可。

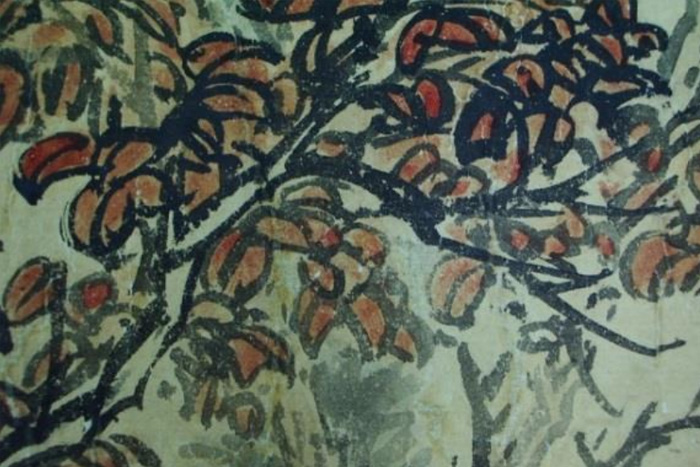

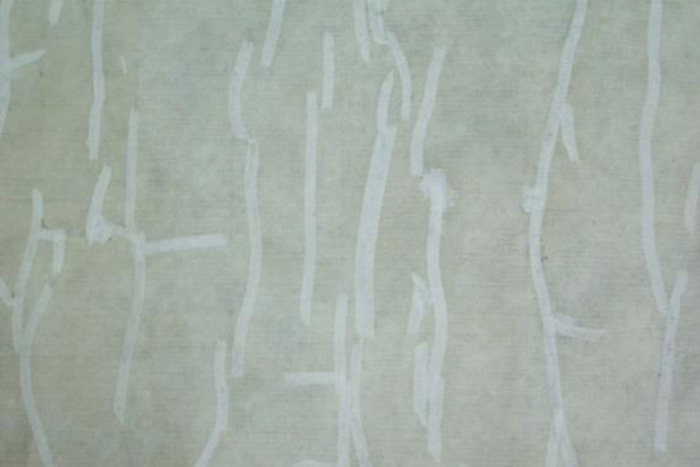

2、如果作品損壞嚴(yán)重，則需將覆背紙及命紙揭除，重新小托并于畫心斷裂處背面加貼頂條（上圖），以加強(qiáng)該處強(qiáng)度，并全色及覆背即可（下圖）。如果未黏貼頂條，以后仍會出現(xiàn)折痕及斷裂．須注意頂條不可過厚，否則黏貼及覆背完成后不只原折痕存，在頂條上下兩側(cè)還會因?yàn)楹穸嚷洳町a(chǎn)生另外兩條折痕。

3、更換直徑較大的地棍，或收卷前以太卷包地棍再收卷。

4、如僅是壓到，可在折痕處稍微悶濕潤后墊紙敲實(shí)，再墊一疊干紙，壓平即可。

5、如為蟬翼箋等刷涂膠礬水的熟紙，小托時(shí)于漿糊中添加如CaCO₃等堿性物質(zhì)，中和紙張酸性，減緩紙張老化，延長作品保存期限。

二、書畫文物折痕、斷裂的預(yù)防技巧

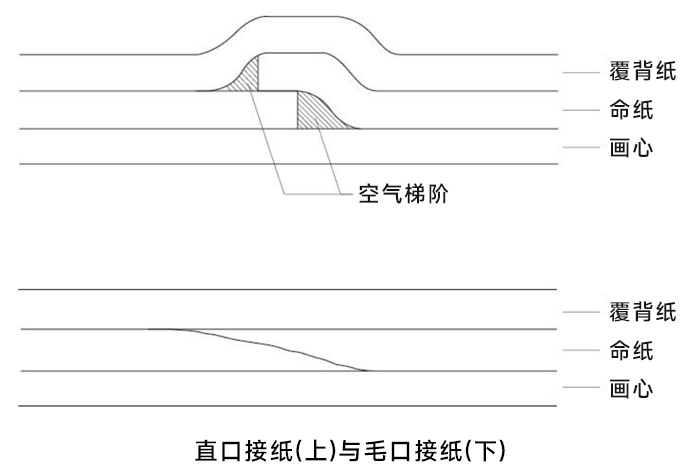

1、小托或覆背時(shí)，將易產(chǎn)生空氣梯階的接紙?zhí)帀|紙敲實(shí)，或是以毛口接紙非直口接紙（下圖）。

2、增加收卷時(shí)的直徑，以減少收卷時(shí)產(chǎn)生的彎曲力。例如使用較大直徑地棍，通常直徑不宜小于39mm，或是收卷時(shí)裝上一枝中空圓筒，此圓筒可將小地棍包住，增加直徑，收卷的彎曲力就不會太大，日本稱為太卷。日本系以兩塊半圓形中空木材制成，質(zhì)佳惟價(jià)格高昂，可以用無酸壓克力筒先鋸出一條縫，利于地棍進(jìn)入后再包卷起來減緩彎曲力（下圖）。

3、避免使用刷圖膠礬水的熟紙當(dāng)畫心材料，如一定要用，則選擇中堿性上膠的紙張。

4、收展人員教育訓(xùn)練。

5、規(guī)劃展示空間時(shí)，選用無紫外光燈具或燈具包覆隔紫外線膜，窗戶采用隔紫外線玻璃，或現(xiàn)有玻璃貼上隔紫外線膜。

內(nèi)容摘自：徐健國，國立臺灣藝術(shù)大學(xué)書畫藝術(shù)學(xué)系兼任講師，《常見書畫保存問題發(fā)生原因、處理方法及預(yù)防之道》
