在圖書館中進(jìn)行調(diào)查，紙張在酸性狀態(tài)下，劣化進(jìn)行較快速。紙張酸化之原因主要是因酸性上膠法被采用之故，其次經(jīng)時之自然劣化的氧化作用的進(jìn)行，空氣污染物的硫化物、氧化物或酸化物乃至于微生物新陳代謝作用的進(jìn)行，上述種種原因皆會導(dǎo)致紙質(zhì)文物的酸化劣解而破壞。

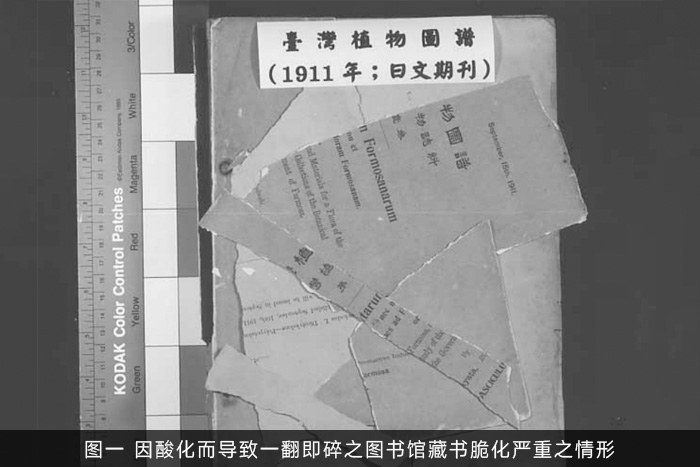

而導(dǎo)致酸性紙劣化快速之原因，主要為紙中含有硫酸鋁（明礬）之酸性，使纖維素引發(fā)酸加水分解所致。在造紙過程中所添加的上膠劑：松香-硫酸鋁，因鋁易與其他化合物作用，而使硫酸根殘留在紙層中，此種離子性硫酸不易揮發(fā)，故會隨紙之干燥而濃縮，引起強(qiáng)脫水作用而引發(fā)紙中有機(jī)成分之變質(zhì)。下圖1為圖書館藏書因酸化而導(dǎo)致一翻即碎嚴(yán)重脆化之情形。

紙張為纖維素藉氫鍵結(jié)合而形成之薄層（Sheet），當(dāng)酸加水分解發(fā)生時，纖維素之β-1,4 配醣鍵（β-1,4 glucosidicbond）遭氫離子切斷，并產(chǎn)生新的還原性及非還原性末端基，且因開環(huán)反應(yīng)使產(chǎn)生低分子化而形成羧基（Carboxyl group）。而當(dāng)纖維間結(jié)合消失時，紙力就會下降。纖維素之酸加水分解，如下圖2所示。

內(nèi)容摘自：夏滄琪，臺灣省國立嘉義大學(xué)林產(chǎn)科學(xué)系助理教授，《圖書、檔案紙質(zhì)的酸化危機(jī)與除酸處理》
